u 订购型号
TDS | 水质检测传感器 |
| 通道数 | 11：单通道，12：双通道 |
量程［0～X］ | 1：0～1000ppm；2：0～2000ppm； |
代号 | C | 标准型号，2分探针 |
3 | 可选3分探头 |
X | 定制型号 |
1. 对于客户定制的产品需增加图纸编号，图纸中规定详细的规格参数。
标准型号：

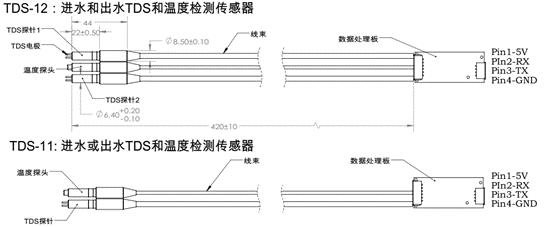

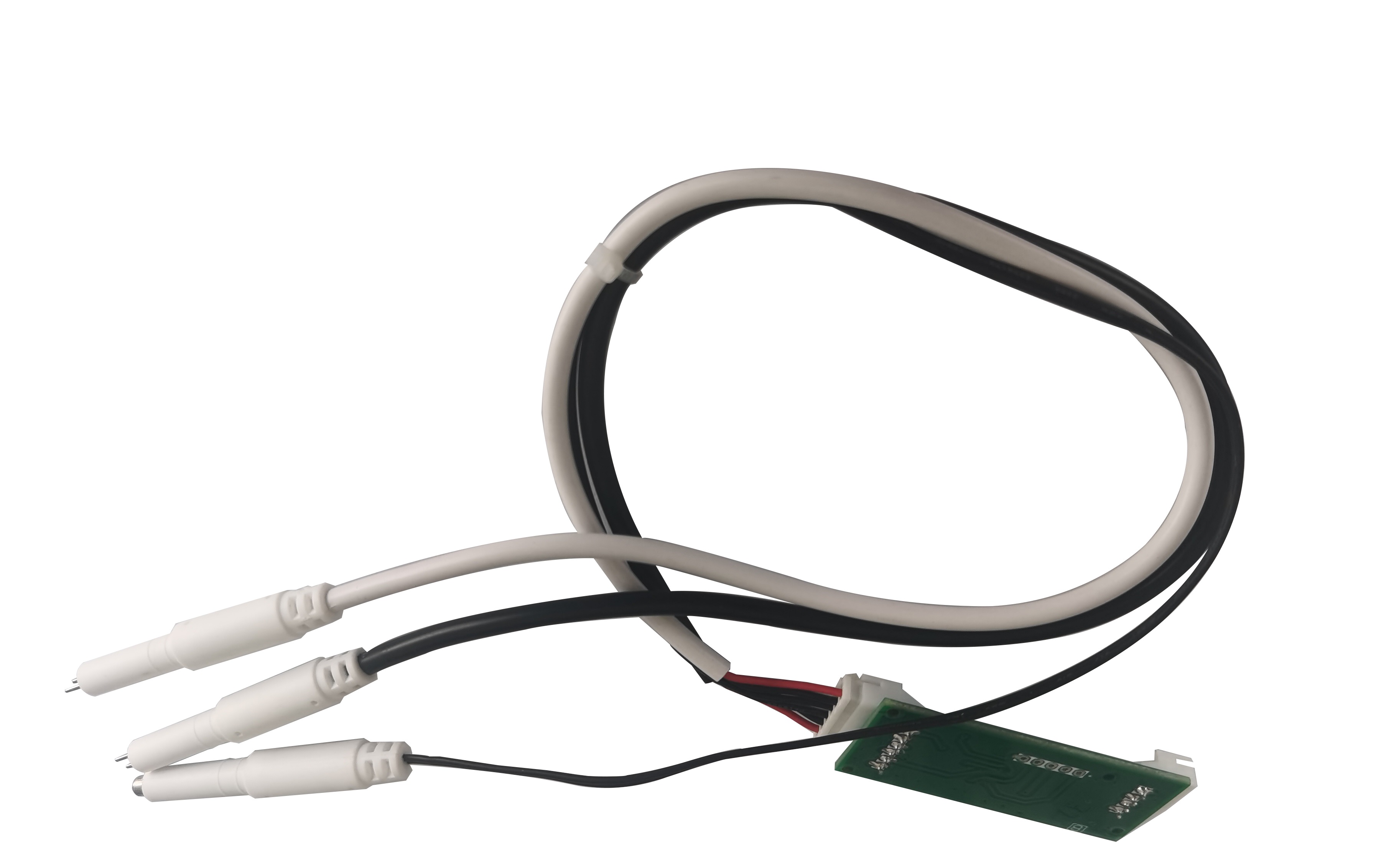

TDS-11-1C：单TDS输出，带温度检测功能的TDS传感器, 量程0～1000ppm，温度和TDS探头直径φ6.5mm适用于2分三通；
TDS-12-2C：双TDS输出，带温度检测功能的TDS传感器, 量程0～2000ppm，温度和TDS探头直径φ6.5mm适用于2分三通；
u 附录1： 水质传感器应用要求
1．TDS 探针类型
TDS探针包括：（1）直径2分单TDS探针，（2）直径2分温度探针，（3）直径3分温度和TDS集成探针。
直径2分探针，接2分的三通，可以测量原水或纯水的TDS值，需要外接2分的温度探针进行温度补偿。直径3分的探针接3分的三通，可以测量原水或纯水的TDS值。选择同时测量原水或纯水时，需要2路TDS探针。
2.TDS传感器安装和测试
TDS13L对应3分探针的测试和安装如下图1所示。
常规的TDS传感器不带三通，测试时需要将全部探针放置在被测的溶液中，且不能和容器外或容器底部接触。正确的方式如图1（a）。
TDS安装在三通中时，需要考虑水路中的气泡的影响，建议安装如下图1（b），进水和出水方向参考箭头所示。
传感器的电气输出接口接入到主控板。
图1
TDS11/12对应2分探针的测试和安装如下图2所示。
常规的TDS传感器不带三通接头，测试时需要将全部探针放置在被测的溶液中，且不能和容器壁或容器底部接触。正确的方式如图2（c）。
TDS安装在三通中时，需要考虑水路中的气泡的影响，建议安装如下图2（d）, 进水和出水方向参考箭头所示。传感器的电气输出接口接入到主控板。
图2
3. TDS 传感器精度的影响因素
? TDS探针在三通内部的安装位置差异；
? 三通自身的尺寸误差引起的传感器探针相对三通内部结构位置差异（带三通校准后，可以消除该类影响）；
? 水流过程中的在探针之间形成的气泡；
? 水中的固体杂质、异物等污染物；
? 被测水源自身浓度值波动引起TDS传感器输出数值的波动；
? 其它人为或是外部因素等引起的误差；
如果TDS 传感器在实际使用中受到上诉因素的影响导致精度下降，不属于 TDS 传感器自身的精度差异范畴。
4. 使用注意事项
? 使用过程中，不要将传感器探针折弯或是改变探针间距，探针之间的尺寸改变会导致TDS传感器产生测量误差，从而不满足规格参数要求。
? 不带三通校准的传感器插入三通后，会引起输出数值的偏差，需要评估该三通对传感器的影响。传感器可以提供用户测修正指令，对其参数进行修正，具体的修正系数根据客户使用的三通规格测试后可以确定。
? TDS传感器输出经过算法补偿，在一定的水流速度下不会收到水流速的影响，应用时可以忽略水流速度的影响。
? TDS传感器校准的参考仪器为ULTRAMETER-II-4P。由于不同仪器误差/参考仪器的误差，引起的传感器输出存在差异，不属于TDS精度问题。传感器可以提供用户修正指令，对其参数进行修正。
请按照规格书中规定的条件和方法使用TDS传感器，对于超过TDS传感器使用条件导致TDS输出异常或损坏，不属于TDS传感器的问题。使用传感器过程中，有任何问题，请联系我司销售或技术人员。
u 附录2： 通讯协议
1. 基本参数配置
串口通信中数据字节次序：最高有效字节（MSB）在最前面，最低有效字节（LSB）在最后面，CRC校验符合CRC-16/MODBUS校验方式。
数据位 | 8 位 |
奇偶校验位 | 无 |
停止位 | 1 位 |
错误校验 | CRC（冗余循环码） |
波特率 | 9600 |
2. 数据通信帧格式
帧头 | 功能字 | 数据长度 | 数据 | CRC |
0x0D (固定) | 0xXX (1字节) | 有效数据和 校验在内的字节数 | 有效数据 | MODBUS-16 (2字节) |
3. 读取TDS/温度数值指令
主机发送：0D 01 08 00 00 00 00 00 00 1A 6C
0x0D | 帧头 （固定） |
0x01 | 功能字 |
0x08 | 数据长度 |
0x00 0x00 | 参数字1,2 TDS1数值 |
0x00 0x00 | 参数字3,4 TDS2数值 |
0x00 0x00 | 参数字5,6 温度传感器数值 (扩大100倍) |
0x1A 0x6C | Modbus -16 校验位（高位在前） |
从机应答：0D 01 08 01 F4 00 64 09 C4 EC 74
0x0D | 帧头 （固定） |
0x01 | 功能字 |
0x08 | 数据长度 |
0x01 0xF4 | 参数字1,2 TDS1数值 |
0x00 0x64 | 参数字3,4 TDS2数值 |
0x09 0xC4 | 参数字5,6 温度传感器数值 (扩大100倍) |
0xEC 0x74 | Modbus -16 校验位 （高位在前） |
示例计算：
TDS1值：01 F4 转换后：1*256+254=500 PPM
TDS2值：00 64 转换后：0*256+100=100 PPM
温度值 ：09 C4 转换后：(9*256+196)/100=25.00℃
注：如果是单通道传感器测量，可以忽略第二通道的数值。
4. 读取EC(电导率)数值及水硬度等级
主机发送：0D 19 08 00 00 00 00 00 00 1A C6
0x0D | 帧头 （固定） |
0x19 | 功能字 |
0x08 | 数据长度 |
0x00 0x00 | 参数字1,2 EC1(电导率) 数值 |
0x00 | 参数字3 通道1水硬度等级 |
0x00 0x00 | 参数字4,5 EC2(电导率) 数值 |
0x00 | 参数字6 通道2水硬度等级 |
0x1A 0xC6 | Modbus -16 校验位 （高位在前） |
从机应答：0D 19 08 0D 20 06 0D 20 06 92 95
0x0D | 帧头 （固定） |
0x19 | 功能字 |
0x08 | 数据长度 |
0x00 0x64 | 参数字1,2 EC1(电导率) 数值 |
0x02 | 参数字3 通道1水硬度等级 |
0x00 0x64 | 参数字4,5 EC2(电导率) 数值 |
0x02 | 参数字6 通道2水硬度等级 |
0x92 0x95 | Modbus -16 校验位 （高位在前） |
示例计算：
EC1电导率数值：00 64 转换后：0*256+100 =100 μs/cm
通道1水硬度等级：02 转换后：等级2
EC2电导率数值：00 64 转换后：0*256+100 =100 μs/cm
通道2水硬度等级：02 转换后：等级2
注：如果是单通道传感器，可以忽略第二通道的数值。
5. 读取传感器ID号指令
主机发送：0D 08 0A 00 00 00 00 00 00 00 00 C2 02
0x0D | 帧头 （固定） |
0x08 | 功能字 |
0x0A | 数据长度 |
0x00 | 参数字1 日期-年 |
0x00 | 参数字2 日期-月 |
0x00 | 参数字3 日期-日 |
0x00 | 参数字4 工装号 |
0x00 0x00 | 参数字5,6 序列号 |
0x00 | 参数字7 步骤号 |
0x00 | 参数字8保留参数 |
0xC2 0x02 | Modbus -16 校验位 （高位在前） |
从机应答：0D 08 0A 17 06 01 01 00 01 01 00 88 A9
0x0D | 帧头 （固定） |
0x08 | 功能字 |
0x0A | 数据长度 |
0x17 | 参数字1日期-年 |
0x06 | 参数字2日期-月 |
0x01 | 参数字3日期-日 |
0x01 | 参数字4工装号 |
0x00 0x01 | 参数字5,6序列号 |
0x01 | 参数字7 步骤号 |
0x00 | 参数字8保留参数 |
0x88 0xA9 | Modbus -16 校验位 （高位在前） |
示例计算：
日期-年：17 转换后：2023年
日期-月：06 转换后：6月份
日期-日：01 转换后：1号
工装号：01 转换后：1号
序列号：00 01 转换后：0 * 256 + 1 = 1 号
步骤号：01 转换后：1号
6. 传感器可以SPACE校验指令的输出格式，详情请联系我司销售或技术人员
