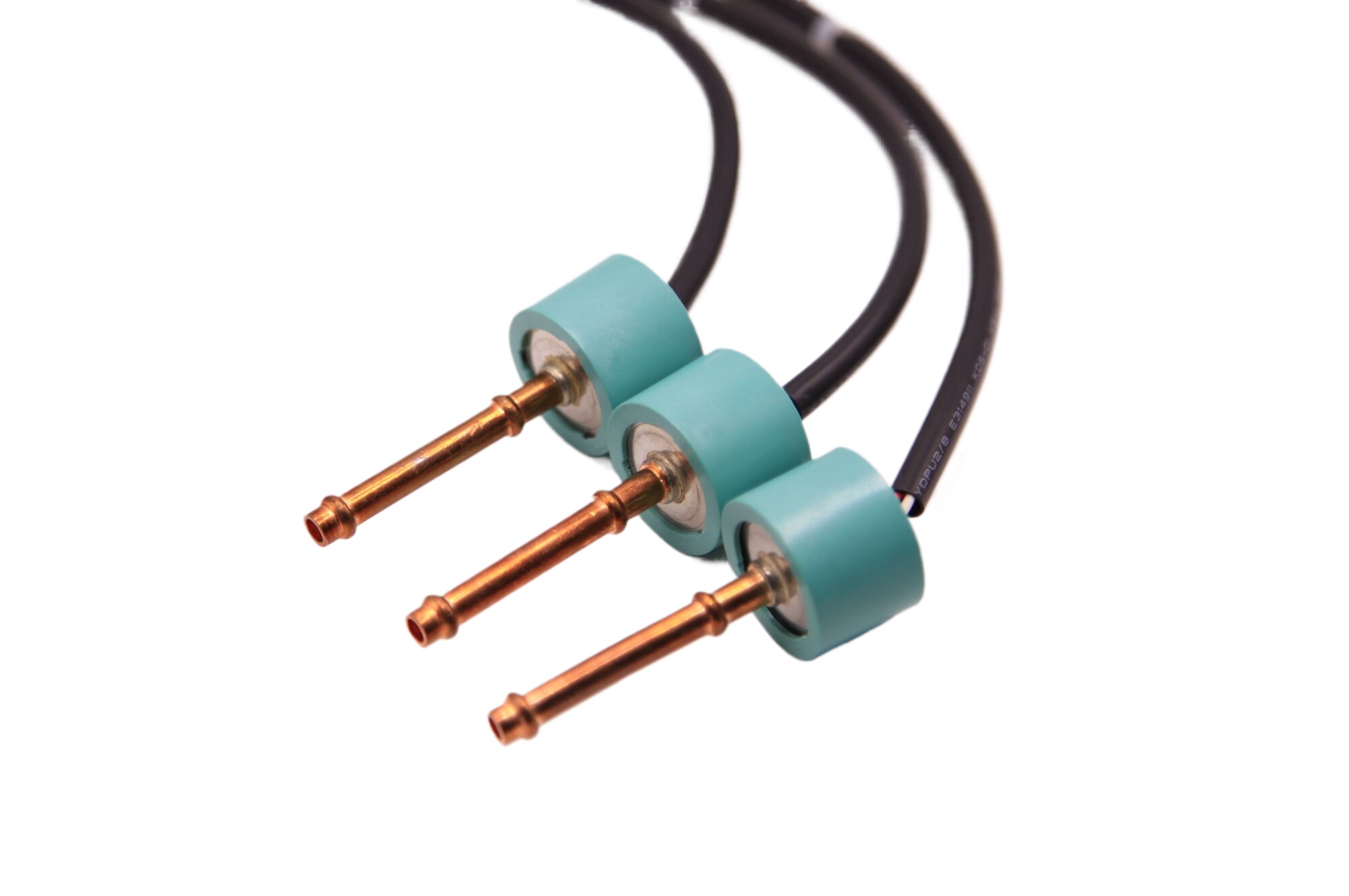

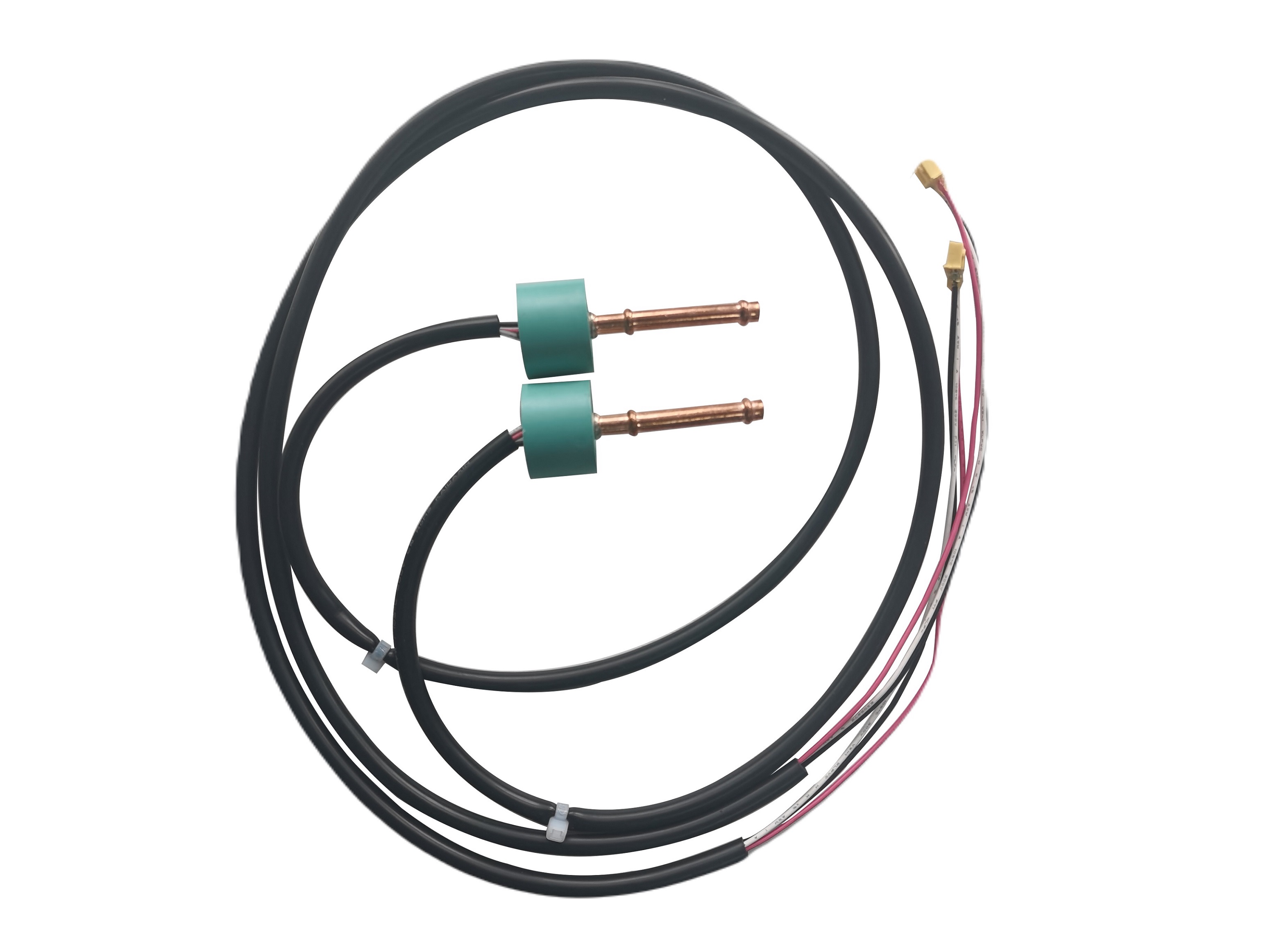

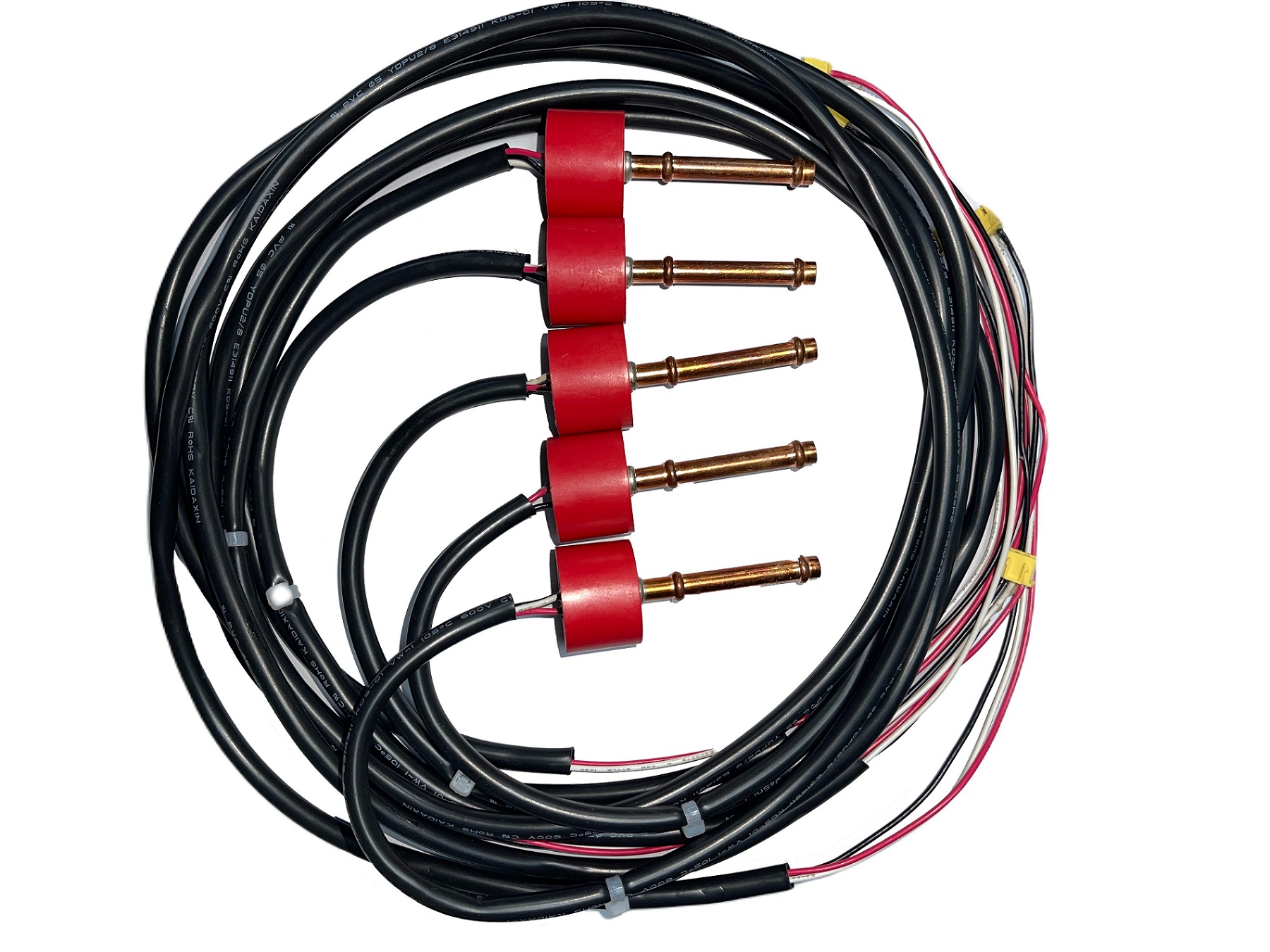

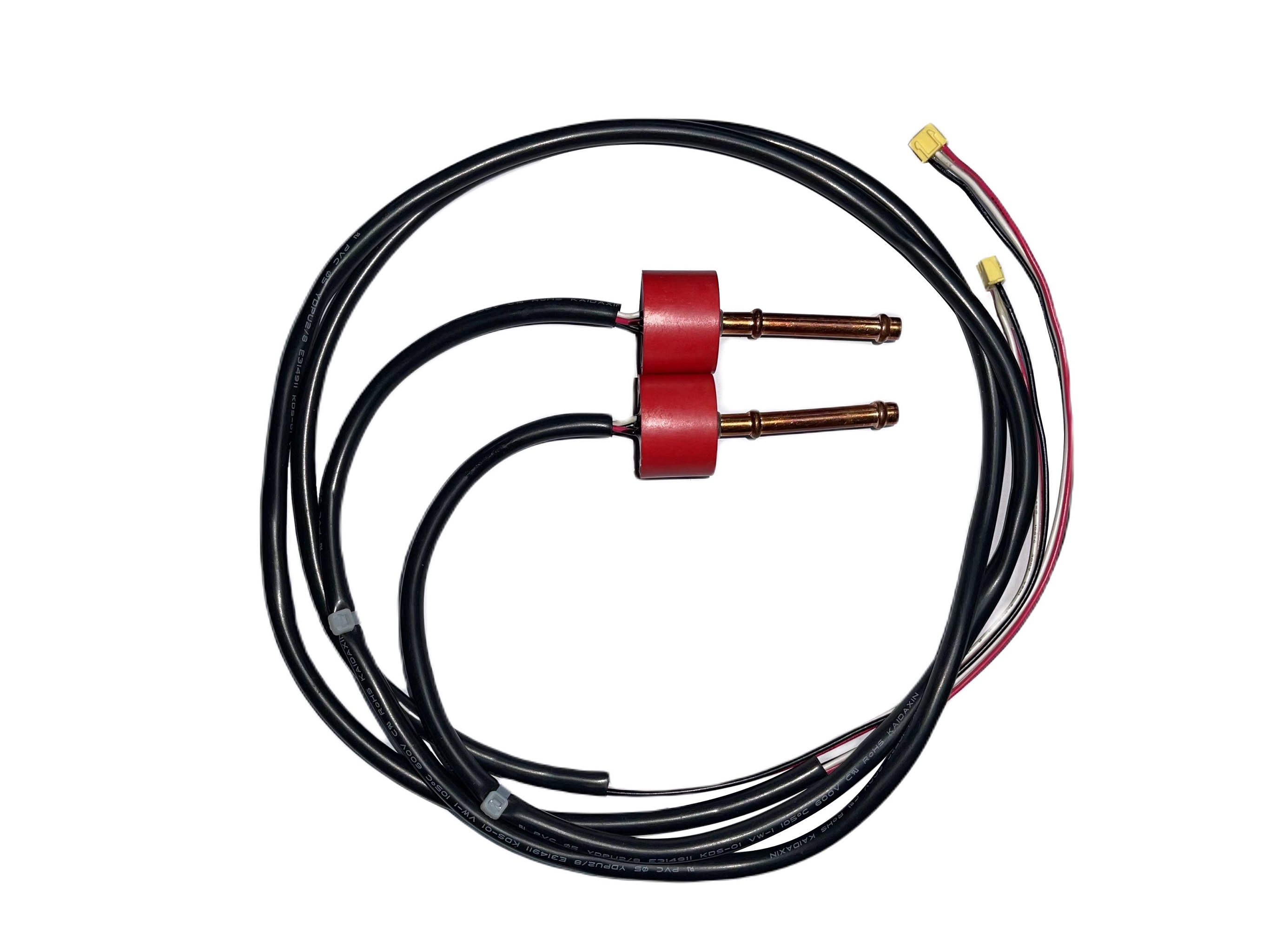

P2209D-xx空调管路压力传感器，采用高稳定性硅压阻敏感器件，通过充油技术和精密焊接技术实现密封设计，无需使用橡胶件进行密封。产品内置精密调理芯片和温度补偿算法，对传感器信号的零点误差、温漂、非线性度误差、灵敏度误差等进行实时补偿。产品体积小、精度高、稳定性和抗腐蚀性好、安装简单，压力测量准确可靠，广泛应用于变频空调系统，空压机、工业过程控制等领域应用。 产品特点 --测量范围 0～20bar，4.48～46bar --全温区范围温度补偿，输出精度高 --充油芯片技术、灵敏度高、稳定性高 --防泄漏设计、精密焊接，可靠性高 --模块化设计，结构紧凑，安装灵活 --多种压力接口设计，多种线束接 --适应多种冷媒介质 --定制化的传感器解决方案 应用领域 --变频空调系统 --冷库、冷冻系统 --空压机 --液压控制系统 --工业过程控制
u 性能参数
量程
0～20bar
4.48～46bar
耐压压力
2倍满量程压力
破坏压力
3倍满量程压力
基本精度注1
全误差带
±1.0%F.S. BFSL@25℃
±2.5%F.S.
供电电压
5.0±0.5 VDC
供电电流
10mA MAX
输出电压
0.5V～4.5V
绝缘阻抗
＞100MΩ （500VDC）
电气强度
1500VAC，1min 或 1800VAC, 1S, ＜0.75mA
过电压
20V
工作温度
-30℃～120℃
介质温度
压力介质
R134a, R404a, R407c,
R410a, R507,R32,R1234yf,R290等
IP等级
IP66
注1：基本精度指在包括非线性、迟滞、短期重复性在内的室温精度偏差。全误差带是全寿命、全温度和全压力范围内产品的精度。

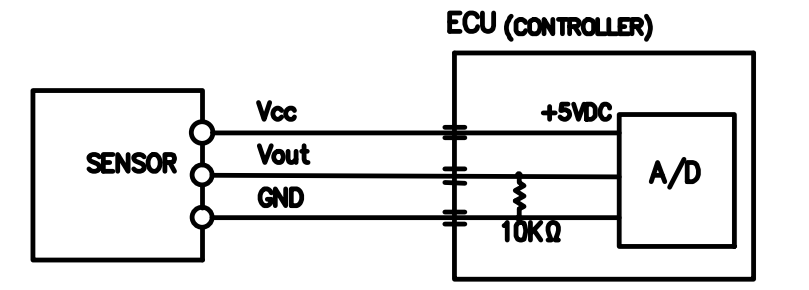

u 电气连接
表1：电气连接
序号
电气定义
导线颜色
1
电源正
红色
2
Vout
蓝色
3
电源负
黑色
u 外形结构

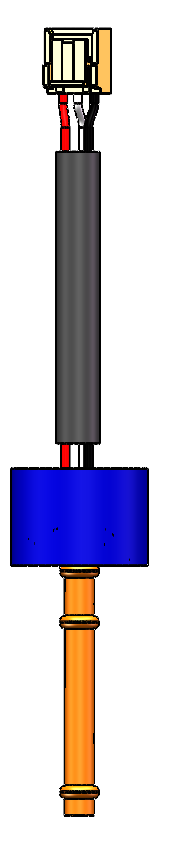

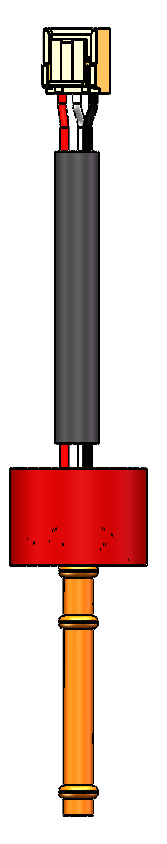

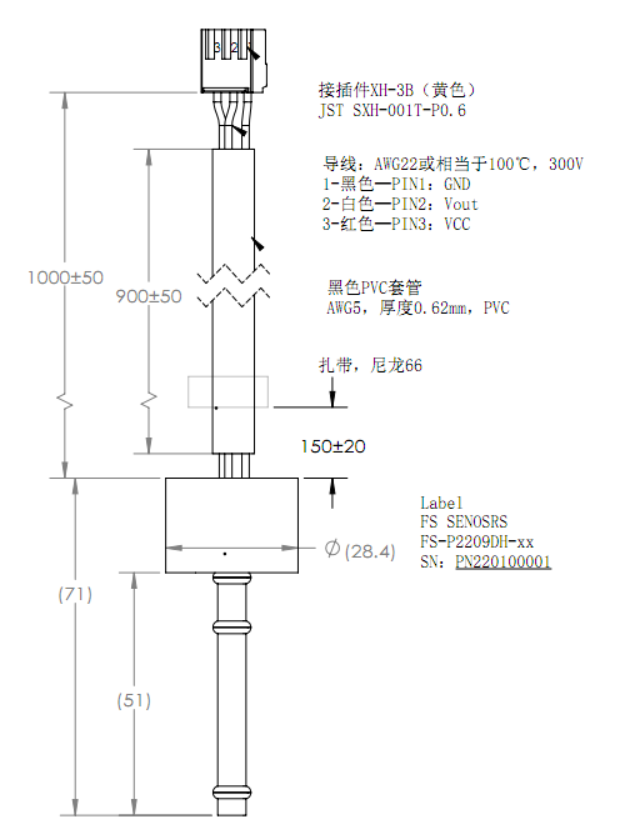

图1：外形结构
u 订购型号
P2209D
空调管路压力传感器
L：0～20bar，H：4.48～46bar
［0～X］Bar
X: 实际测量量程（可定制）
G
压力接口：G1-直管；G2-L型；G3-螺纹
C
线束接口类型及长度（根据要求，定义在图纸中）
X
定制型号
