非线性

±0.2

±0.3

%FS BFSL

重复性

±0.05

±0.075

%FS

压力迟滞

±0.05

±0.075

%FS

零点输出

±2.0

mV DC

满量程输出

45

100

mV DC

温度补偿范围

0 ～ 70

℃

工作温度范围

-40 ～ 125

℃

存储温度范围

-55 ～ 150

℃

零点温度误差

±0.75

±1.0

%FS/25℃

满度温度误差

±0.75

±1.0

%FS/25℃

长期稳定性误差

±0.2

%FS/Year

压力类型

表压G、绝压A、密封表压SG

供电电源

≤2.0mA DC（推荐1.5mA）

输入阻抗

2.8 kΩ～5 kΩ

输出阻抗

2.8 kΩ～5 kΩ

响应时间

＜1ms （10%～90%）

供电绝缘电阻

100MΩ，100VDC

过载压力

≥2倍满量程

膜片材料

316L不锈钢

壳体材料

316L不锈钢

电气连接

镀金柯伐/100mm硅胶线

背面引压管

316L不锈钢（仅表压及负压）

密封圈

丁晴橡胶/氟橡胶

介质适用性

适合316L及丁晴/氟橡胶的各种流体

振动

10g RMS，20～2000Hz条件下无变化

冲击

100g， 11ms

使用寿命

10 × 10^6(cycles)

位置影响

偏离90°，零点变化≤±0.05%FS

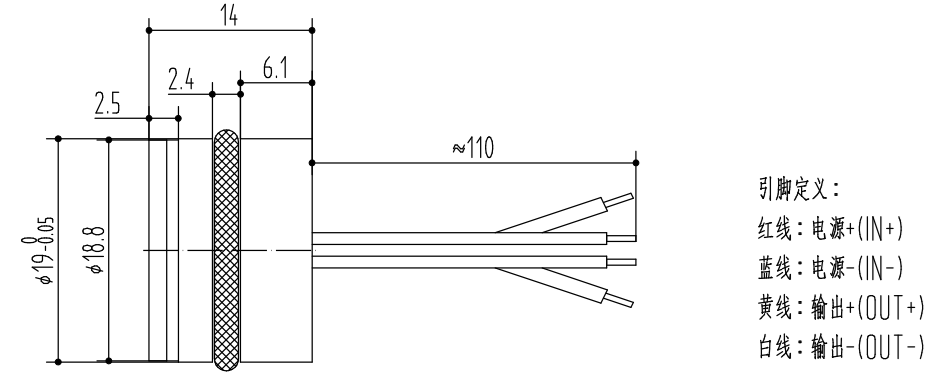

         4

         输出正（+OUT）

     黄色

        10

         输出负（－OUT）

     白色

        11

         输入负（－IN）

     蓝色

        12

         输入正（+IN）

     红色

量程代码

测量范围

压力类型

量程代码

测量范围

压力类型

10k

0～10Kpa

G

1.6M

0～1.6Mpa

G/A

20k

0～20Kpa

G/A

3.5M

0～3.5Mpa

G/A

35k

0～35Kpa

G

7M

0～7Mpa

A/S

70k

0～70Kpa

G/A

10M

0～10Mpa

A/S

100k

0～100Kpa

G/A

16M

0～16Mpa

A/S

200k

0～200Kpa

G/A

25M

0～25Mpa

A/S

350k

0～350Kpa

G/A

40M

0～40Mpa

A/S

700k

0～700Kpa

G/A

60M

0～60Mpa

A/S

1M

0～1Mpa

G/A

100M

0～100Mpa

A/S

代码

电气参数

1

引脚，镀金柯伐

2

100mm硅胶引线

代码

特殊测量

N

表压型可测量负压
