u 性能参数
项目 | 最小值 | 典型值 | 最大值 | 单位 |
非线性 |
| ±0.2 | ±0.3 | %FS BFSL |
重复性 |
| ±0.05 | ±0.075 | %FS |
压力迟滞 |
| ±0.05 | ±0.075 | %FS |
零点输出 |
|
| ±2.0 | mV DC |
满量程输出 | 45 | 100 |
| mV DC |
温度补偿范围 | 0 ～ 70 | ℃ |
工作温度范围 | -40 ～ 125 | ℃ |
存储温度范围 | -55 ～ 150 | ℃ |
零点温度误差 |
| ±0.75 | ±1.0 | %FS/25℃ |
满度温度误差 |
| ±0.75 | ±1.0 | %FS/25℃ |
长期稳定性误差 |
| ±0.2 |
| %FS/Year |
注: 1. 基准测试条件：环境温度25℃±1℃；湿度50%±10%RH；大气压力86～106Kpa；电源1.5±0.0015mA DC。2. 温漂的测试温度范围为补偿温度范围。3. 可选择恒压供电，推荐10V。4. 可选择补偿温度范围-10 ～ 70℃（常规），0 ～ 60℃（≤35kPa），-25 ～ 85℃（恒压）。
u 技术指标
测量范围 | -100kPa…0kPa~600kPa…100MPa |
压力类型 | 表压G、绝压A、密封表压SG |
供电电源 | ≤2.0mA DC（推荐1.5mA） |
输入阻抗 | 2.8 kΩ～5 kΩ |
输出阻抗 | 2.8 kΩ～5 kΩ |
响应时间 | ＜1ms （10%～90%） |
供电绝缘电阻 | 100MΩ，100VDC |
过载压力 | ≥2倍满量程 |
膜片材料 | 316L不锈钢 |
壳体材料 | 316L不锈钢 |

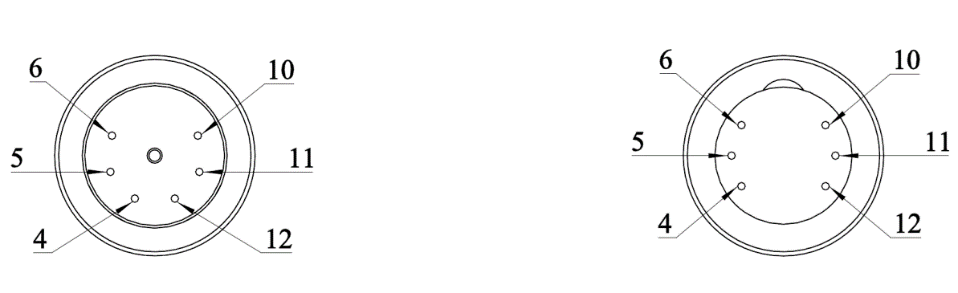

电气连接 | 镀金柯伐/100mm硅胶线 |
背面引压管 | 316L不锈钢（仅表压及负压） |
密封圈 | 丁晴橡胶/氟橡胶 |
介质适用性 | 适合316L及丁晴/氟橡胶的各种流体 |
振动 | 10g RMS，20～2000Hz条件下无变化 |
冲击 | 100g， 11ms |
使用寿命 | 10 × 10^6(cycles) |
位置影响 | 偏离90°，零点变化≤±0.05%FS |
注：5. 各项试验均按照国家相关标准进行，包括 GB/T2423-2008、 GB/T8170-2008、 GJB150.17A-2009 等，也符合本公司《压力传感器企业标准》所规定的相关内容。
