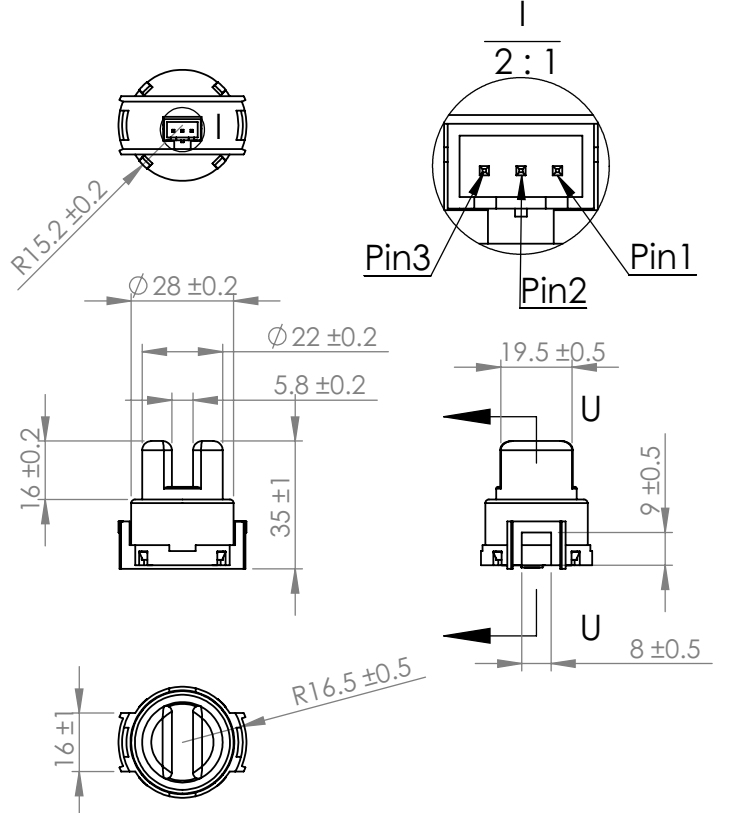

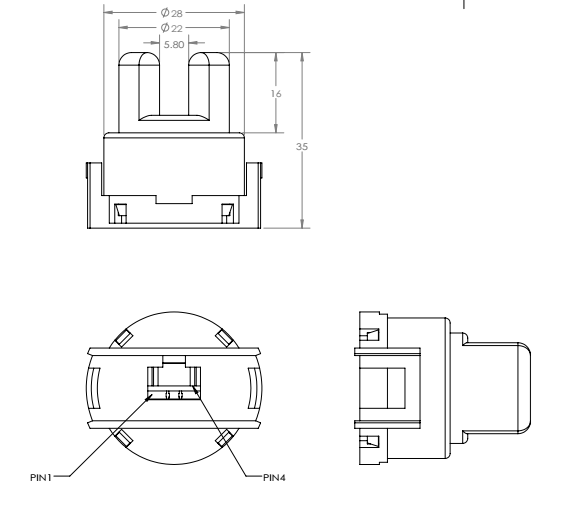

u 订购型号
WTS | 浊度传感器 |
| 10S | 10S：模拟输出，30S：数字输出；40A：多参数 |
量程［0～X］ | 1：0～1000ppm；2：0～2000ppm；4：0～4000ppm |
代号 | V | 电压输出 |
U | UART |
P | PWM |
X | 定制型号 |
1. 对于客户定制的产品需增加图纸编号，图纸中规定详细的规格参数。
标准型号：
WTS-10S-2： 电压输出浊度传感器，测量范围2000NTU；
WTS-30S-1： 数字量输出浊度传感器，测量范围1000NTU；
u 附录1： 应用要求
浊度传感器分为电压输出WTS-10S和串口输出WTS-30S两种方式。电压输出对比浊度NTU和传感器电压输出值，计算清水和相应最大浊度的电压差值，控制设备。
WTS-10S传感器检测电路如下：
1）额定电压：DC5V±5%
2） 额定电流：Max30mA
3）测试温度要求25℃±5℃
NTC≤0.5NTU时，测量电压V1，
NTU=1000NTU±50NTU时，测量电压V2
△V=V1 - V2=1.3V±10%
WTS-30S串口输出直接输出浊度的NTU值，参考输出协议。
浊度传感器是通过光学方法检测液体中浊度的产品，使用时应注意：
（1）光学接收器可以接受固定波长的光线，请在使用测试时避免太阳光或白炽灯的照射，测试时溶液进行遮光处理。
（2）由于被测颗粒物的影响，所以精度测试溶液采用牛奶溶液（参考厂家：妞麦福牛奶）
在实际应用过程中，PF-WTS-30A/30AN51的精度会受到以下几个因素的影响：
? 浊度传感器感测部分固体杂质或异物
? 浊度传感器感测部分未侵入到水中
? 水流过程中在感测区域形成的气泡，计算算法有滤除气泡的功能，但对于连续相似的气泡可能不能完成滤除。
? 被测水源自身固体颗粒物不均匀分布引起传感器输出数值的波动
? 其它人为或是外部因素等引起的误差
在实际使用中受到上诉因素的影响导致精度下降，不属于 PF-WTS-30A/30AN51自身的精度差异范畴。
请按照规格书中规定的条件和方法使用浊度传感器，对于超过浊度传感器使用条件导致浊度输出异常或损坏，不属于浊度传感器的问题。使用传感器过程中，有任何问题，请联系我司销售或技术人员。
u 附录2： 通讯协议
1. 传感器与主板之间的通信方式
串行异步通信，波特率9600bps，数据位8位，1个停止位，无校验。
串口通信中数据字节次序：最高有效字节（MSB）在最前面，最低有效字节（LSB）在最后面，CRC校验符合CRC-16/MODBUS校验方式。
2. 传感器与主板的通信帧格式
帧头：表示一个帧的开始，内容为0x0A，长度为1个字节
功能字：表示实现的功能，内容为0x01，长度为1个字节
帧长：表示包括有效数据和校验在内的整个帧的长度的字节数，帧长长度为1个字节（第3字节）取值0x04个字节。
参数字：第4-5位表示浊度NTU测试数据
校验位：第6，7位校验位， MODBUS-16 CRC 校验
浊度测量数据举例：
主机发送：0A 01 04 00 00 FC 3C
0x0A | 帧头 （固定） |
0x01 | 功能字（固定） |
0x04 | 数据长度（固定） |
0x00 0x00 | 参数字1,2 浊度NTU数值 |
0xFC 0x3C | Modbus -16 校验位 |
从机应答：0A 01 04 01 03 E8 6D 3F
0x0D | 帧头 （固定） |
0x01 | 功能字（固定） |
0x04 | 数据长度（固定） |
0x03 0xE8 | 参数字1,2 浊度NTU数值 |
0x6D 0x3F | Modbus -16 校验位 |
计算：
浊度值：03 E8 转换后：（3*256+254）/ 10=100 NTU
