S90是一款风管式二氧化碳传感器，采用NDIR原理使用单光源和窄带滤光片的红外接收器，消除气体交叉干扰。多点浓度校准和温度补偿算法， CO2浓度测量精度高。传感器内置单点自校准算法，长期稳定性好，易于安装，广泛应用于HVAC、新风系统、空调、空气质量检测仪等。 产品特点 --NDIR 非分散红外分光技术 --自校准处理算法 --全温度范围内补偿算法 --智能处理算法 --无交叉气体干扰 --高灵敏度、高精度、长期可靠性高 --UART、 PWM 输出浓度数值 应用领域 --HVAC、空调 --新风系统、通风设备 --教学仪器 --智慧农业 --空气质量检测 --工业过程控制
u 性能参数
精度
±50ppm或读数的5%
量程
400～5000ppm[1]
分辨率
1ppm
响应时间
≤2Min（测量点浓度T90时间）
刷新频率
1s
开机时间
≤25s
激励电压
5VDC
工作电流
30mA （Max ：110mA）
工作温度
-10℃～50℃
工作湿度
85%RH 非凝露
存储温度
-20℃～70℃
信号输出
UART-TTL（3.3V）
PWM（ L＜0.8V@3.3V，H＞2.7V@3.3V）
外形尺寸
17×17×95（mm）
输出接口
7pin-1.54mm
注1：检测浓度范围：0~10000ppm，5%可选。

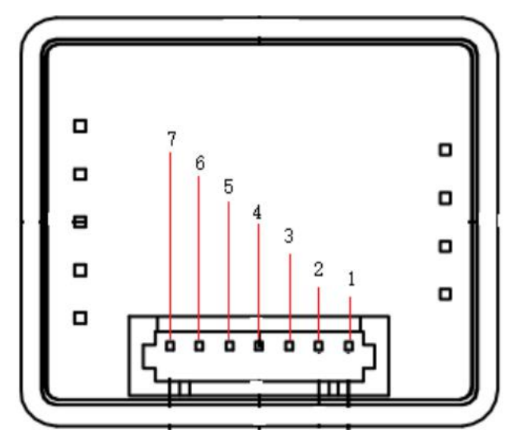

u 电气连接
表1：电气连接
Number
Symbol
Pin定义
PIN1
Ctrl/Test
控制/测试
PIN2
NC
预留
PIN3
GND
系统地
PIN4
VCC
电源 DC5V
PIN5
RX/SDA
串口接收/I2C-SDA
PIN6
TX/SCL
串口发送/I2C-SCL
PIN7
PWM
PWM 输出

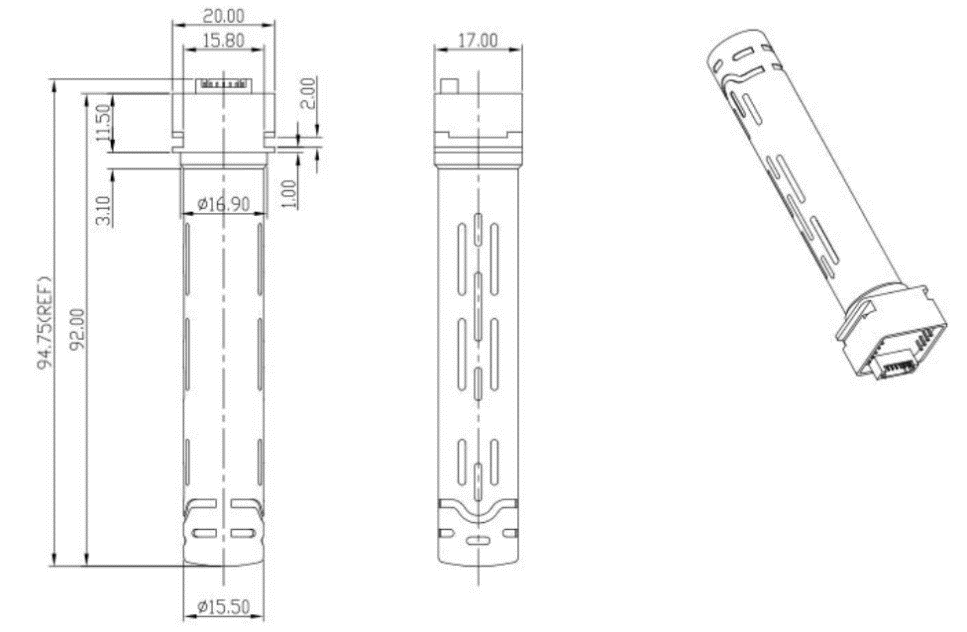

u 外形结构
u 订购型号
S90
CO2传感器
类型
风管式CO2传感器
量程［0～X］
1：400～2000ppm；2：400～5000ppm；3：1%；4：5%
代号
X
定制型号
1. 对于客户定制的产品需增加图纸编号，图纸中规定详细的规格参数。
标准型号：S90-1：量程400～2000ppm；S90-2：量程400～5000ppm
