TIR-IH系列是利用红外热电堆测温原理检测物体温度的非接触式测温传感器。传感器使用高精度运放对红外热电堆的信号进行放大，采用MCU对放大的信号进行采集处理和温度补偿，并通过UART输出被测物体温度。 产品特点 --非接触式物体温度测量 --UART输出校准后的目标温度 --智能温度计算方法 --多点温度补偿、补偿范围宽 --检测范围宽、响应速度快 --用户可二次开发和校准 --无铅和ROHS认证 应用领域 --非接触式人体测温 --油烟机 --电磁炉、微波炉、电热水壶 --耳温枪、额温枪 --门禁系统
u 性能参数
供电电压
DC 5V±5%，
功耗
40mA (MAX)
温度精度
±2℃[1]
测量温度范围（℃）
-40℃～200℃[2]
温度补偿范围
-20℃-80℃
信号输出
UART 波特率9600，数据位8位，停止位1位
工作温度
0℃～70℃
存储温度
-20℃～80℃
工作湿度
≤90% RH 非凝露
DC 5V±5%
注: 1. 测量精度是对标准黑体的精度 2.温度测量范围可定制。
u 外形结构

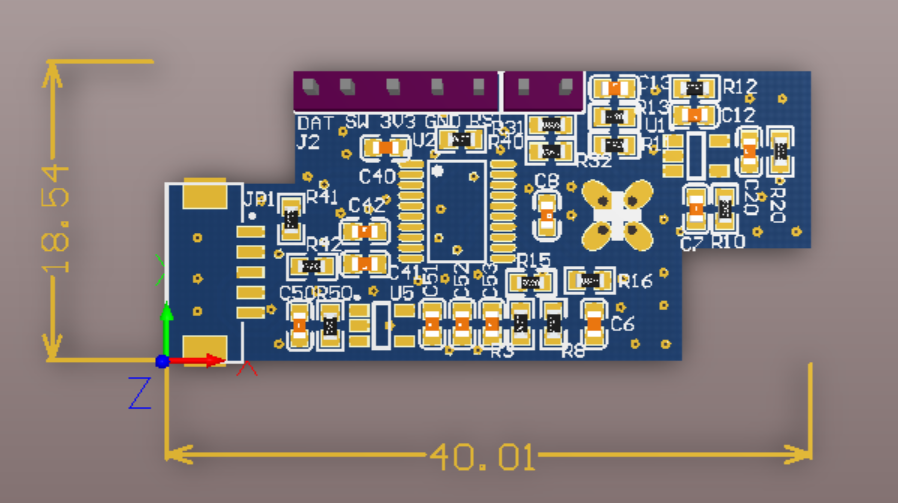

图1：外形结构
u 订购型号
TIR
红外温度传感器
IH/S
S：标准型；IH：电磁炉/烟机
200C
温度范围：200℃
电气输出
U
UART输出
P
PWM输出
UL2
20cm线缆，接插件输出
2. 测温范围-40-500℃可选，PCB板尺寸可定制。
