u 性能参数

注： 超过“绝对最大额定值”所列参数，可能会对传感器造成永久性损坏。长时间在绝对最大额定条件下使用，可能会影响传感器的可靠性。最大输出电流与电源可以支持最大电流也相关，使用时考虑电源功率。

u 电气参数

u 机械参数

u 电气连接

表1：电气连接

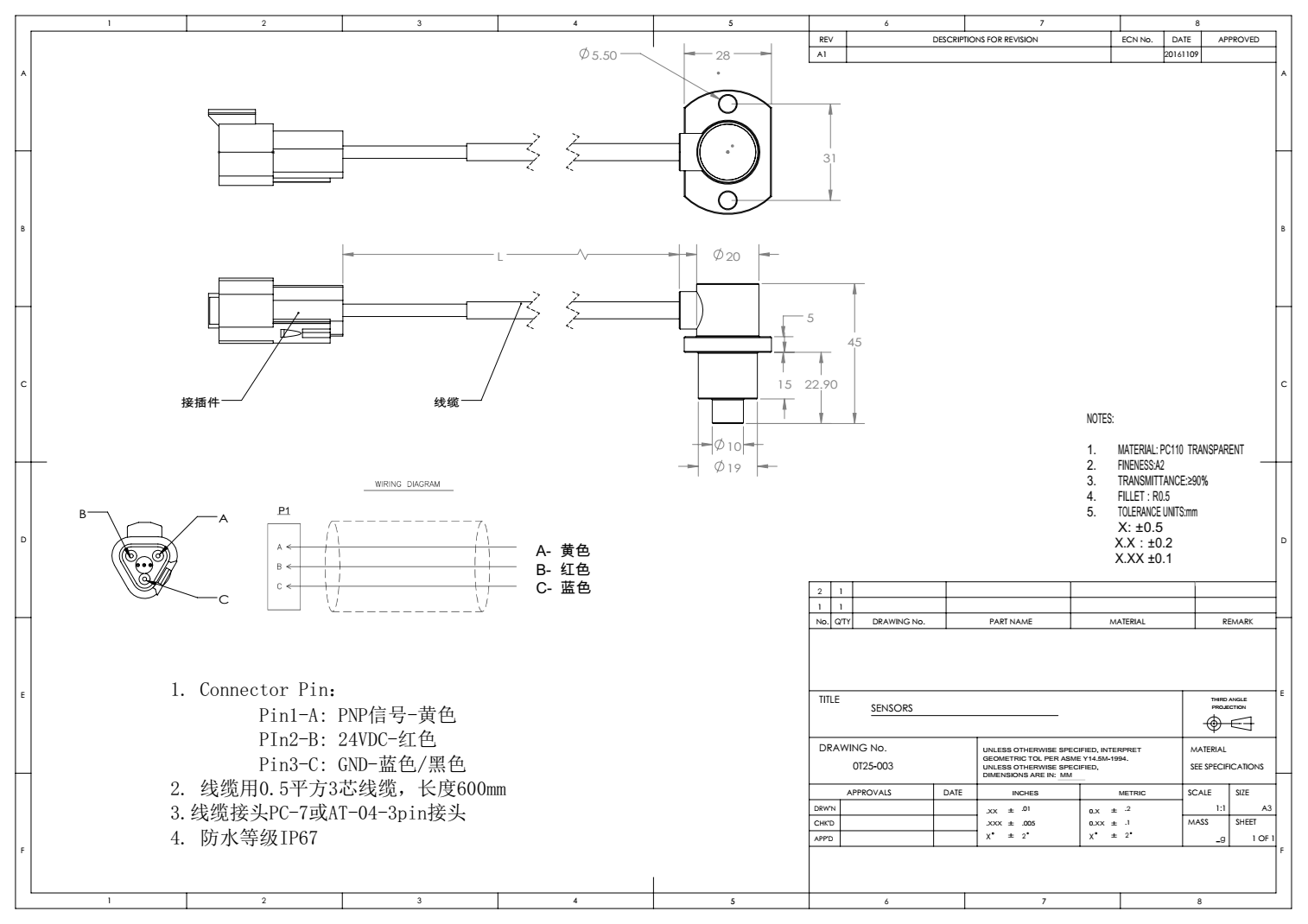

u 外形结构

图1：外形结构

u  订购型号

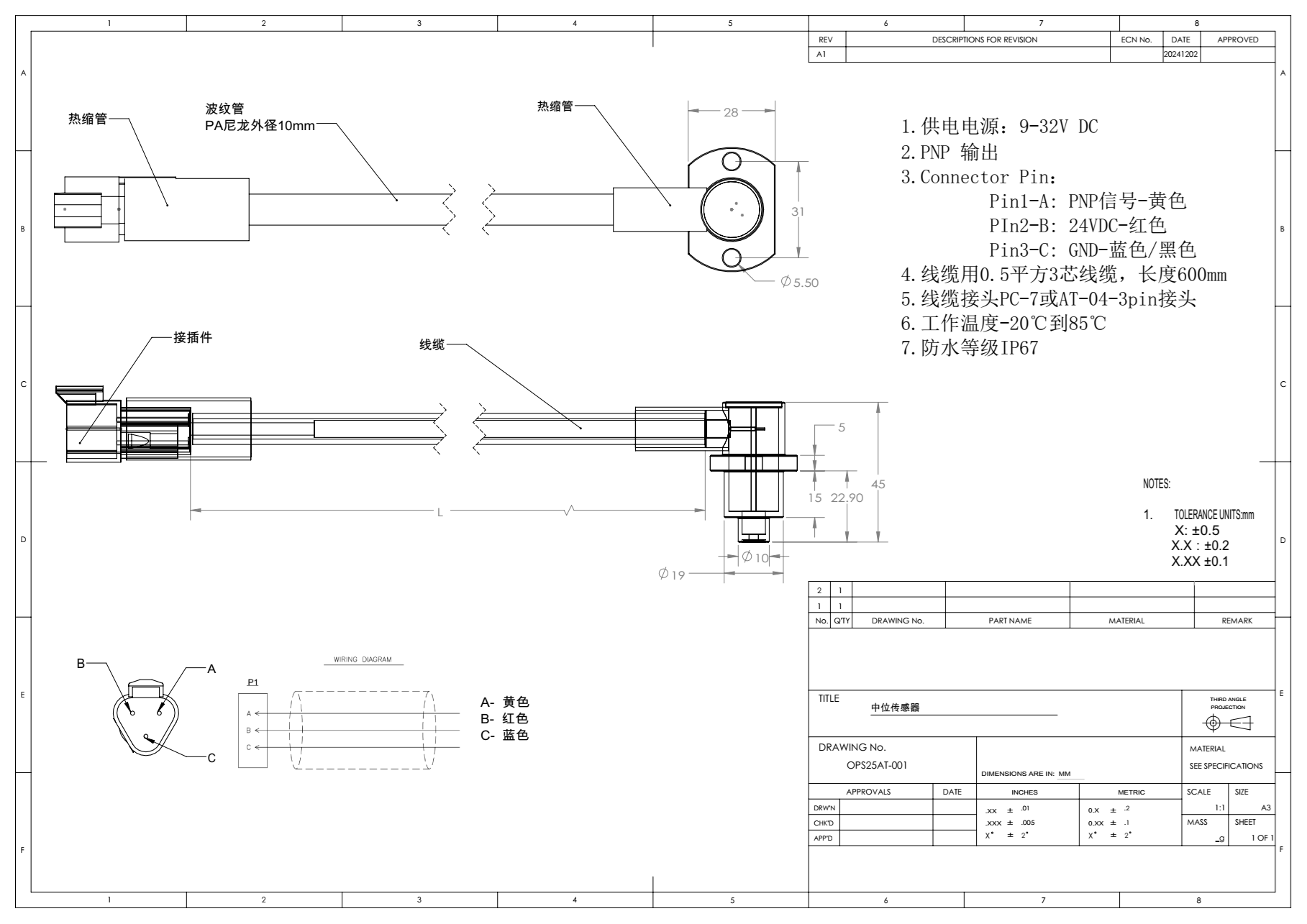

注：结构参数请参考图纸；定制型号以确认图纸为准。

例如：OPS25AT-60-P-D：中位传感器，线缆长度60cm，PNP输出，DT04接插件（3pin）。

u  附录1：应用要求

        OPS25-AT是一款通过光学方法测量液压油缸表面特征的传感器，它可以精确的反映液压油缸活塞杆的状态和中位置信息，并以PNP形式输出。传感器测量的物理量只与活塞杆表面的状态相关，所以传感器不会受到其它物理量影响。

OPS25-AT的MCU控制传感器对液压油缸活塞杆的标记位置（中位置或其它位置）的进行准确检测，并对接收到传感器信号进行了数据处理和自适应校准。客户可以直接读取传感器的数据用于判断液压油缸活塞杆的标记位置（中位置或其它位置），并可以驱动外部继电器等，指示活塞杆位置的信号。

1.传感器安装位置要求

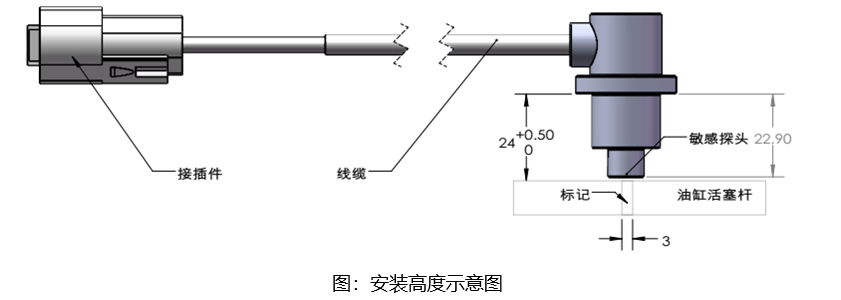

        OPS25-AT传感器的安装位置应相对于液压油缸活塞杆中心轴线的法线方向安装，且安装距离固定，建议安装距离24.0+0.5mm（最小安装距离不得小于23.5mm）。活塞杆中位置标记宽度≥3mm，活塞杆标记一周的长度。如果按照距离合适，导致传感器无法自适应调整获得最佳参数，可以在传感器安装底面上使用垫片。安装示意图如下。

建议传感器先安装到液压油缸活塞杆上，再进行上电。安装到设备上，第一次上电后，建议运行液压油缸活塞杆经过中位置至少两次，传感器可以自适应调整安装位置等引起的误差，获得准确的检测参数。

如果传感器应用中，重新拆装或安装距离发生变化(安装距离在23.5-25mm之间)，在传感器上电的条件下，需运行液压油缸活塞杆经过中位置至少两次，传感器可以自适应校准因距离变化引起的误差值，重新自适应智能适配现有安装距离参数。如安装后超过默认设置值，不能实现自适应智能调整，导致传感器无法正常工作，请咨询我司技术人员。

2. 应用环境影响

该传感器使用光学方法检测液压油缸活塞杆中位值信息。传感器在设计时已经考虑并减少了杂散光对传感器有效信号的影响，但如果有外界强光线的干扰比如太阳光直射到传感器表面，也会引起测量误差。使用时，尽量避免其它光源的光线直射传感器表面。

请勿在容易结露的环境下使用，水汽凝结在光学传感器表面，会影响到传感器的输出特性，从而影响到测量的精度。

3.传感器表面/液压油缸活塞杆清洁

通常不需要清洁传感器表面，如果液压油等堆积在传感器的镜头上或是腔体上，请考虑清洁传感器探头后再使用。如果液压油缸活塞杆上有污渍，或液压油残留，请清洁液压活塞杆的污渍，并检测液压油缸活塞杆密封圈是否有泄漏。

4. 电磁干扰和电源线性噪声保护和故障

传感器是精密测量的电子元器件，请保证其应用环境不易被电磁干扰和线路噪声干扰。如果使用环境中有较强的电磁辐射，请做好相关保护措施再使用，或请咨询我司技术团队。
