测试类加速度传感器内置处理电路,可将高阻抗电荷信号转换为低阻抗电压信号。其体积小、重量轻,频率响应宽,适用于振动测试、结构测试、疲劳测试、环境测试、跌落测试、部件验证和高频振动等场合的应用。 --±5g 到 ±1000g 动态范围 --灵敏度高,频率响应宽 --稳定的温度响应 --激光焊接密封 --EMI/RFI屏蔽,抗冲击保护 --PZT剪切模式 --常规振动试验 --产品测试 --结构测试 --模态测试 --振动控制 --包装跌落试验 --高频应用领域
u 典型频率响应
u 性能参数
加速度范围 (peak)
1000 g
250 g
100 g
50 g
25 g
10 g
5 g
灵敏度, ±5%, 25°C (mV/g)
5
20
50
100
200
500
1000
幅值非线性
1%
频率响应:±1 dB(Hz)
1 ~12,000
1 ~10,000
1 ~8,000
1 ~6,000
1 ~2,000
谐振频率
45kHz
40kHz
32kHz
15kHz
10kHz
7kHz
横向灵敏度
5%
激励电压
激励电流
18 ~ 28VDC
2 ~ 10 mA
噪声
90 µV
输出阻抗
100 Ω
偏置电压
9~12 VDC
工作温度
–40°C ~ +120°C
温度响应:: -40°C
+85°C
–10%
+15%
冲击极限 (peak g)
5,000
3,000
1,000
气密性
密封
敏感单元
PZT, 剪切
重量 (grams)
~9.5
~13
~30
~57
~65
外壳材料
不锈钢
安装底座
M5
输出接口
M5 Side and M5 Top
连接线缆(选配)
同轴线缆
u 电气连接
表1:M5 同轴线缆
功能
Pin
电源/信号
A
公共端
B
地
外壳
u 外形结构

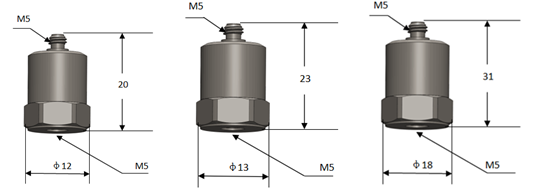

图1:顶出线

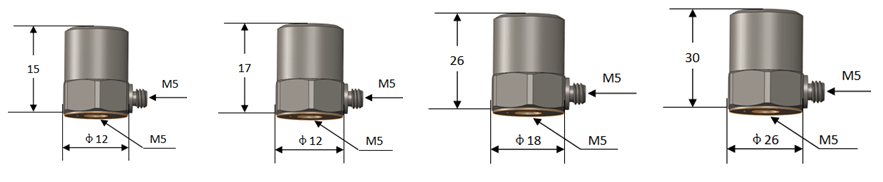

图1:侧出线
u 订购型号
AC20
测试类加速度计
S/T
T:顶出线,S:侧出线
xx
X: 灵敏度;常规100mV/g,500mV/g
定制项
2C
带线缆
