AC-21T系列具有极地的频率响应，极高灵敏度的地震传感器，是公认为的超低频监测的标准产品，适合于地震检测系统、结构监测、基础设施监测、实验室测试半导体设备监测等微振动测试和监测的应用。 --超高灵敏度 --超低噪声干扰 --低频响应 --微g水平测量 --地震监测的理想选择 --稳定的温度响应 --地震监测 --结构振动监测 --桥梁、水坝等基础设施振动监测 --微振动监测 --实验室测试 --半导体设备监测 --光学平台振动监测

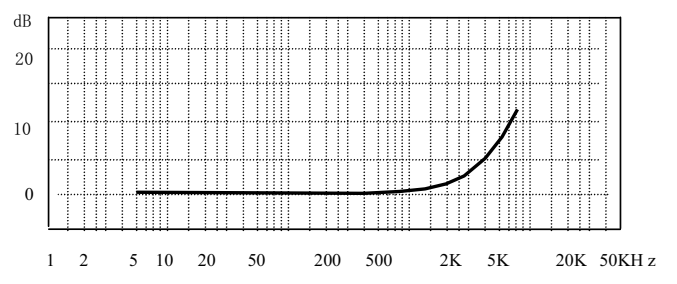

u 典型频率响应
u 性能参数
加速度范围 (peak)
5 g
1 g
0.5 g
0.25 g
灵敏度, ±5%, 25°C (V/g)
1
5
10
20
幅值非线性
5%
频率响应，±1 dB(Hz)
0.1 ～2,000
0.1 ～1,000
0.1 ～500
0.1 ～200
谐振频率
6 kHz
4.5 kHz
800 Hz
横向灵敏度
激励电压
激励电流
18 ～28VDC
2 ～ 10 mA
噪声
40 µV
输出阻抗
100 Ω
偏置电压
9～13 VDC
工作温度
–40°C ～ +120°C
温度响应： -40°C
+85°C
–10%
+15%
冲击极限 (peak g)
800
500
50
气密性
密封
接地
外壳隔离
敏感单元
PZT, 剪切
重量 (grams)
125
440
1600
外壳材料
不锈钢
安装底座
1/4-28 UNF 或 M6 或 M10
输出接口
MIL-C-5015
连接线缆（选配）
PVC, Teflon，定制
u 电气连接
表1：MIL-C-5015 (2 PIN)
功能
Pin
电源/信号
A
公共端
B
地
外壳

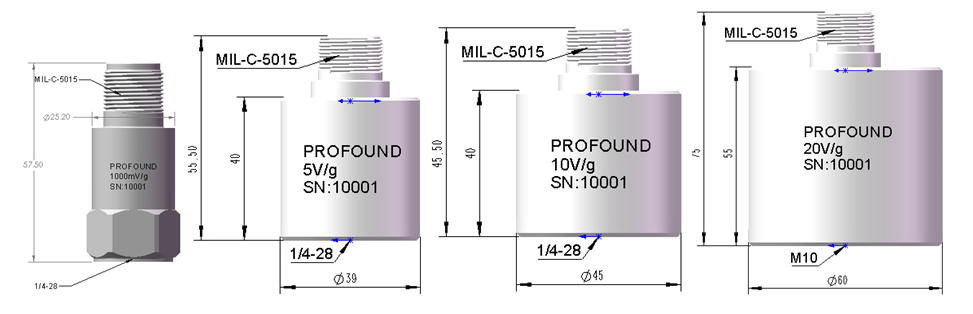

u 外形结构
图1：外形结构
u 订购型号
AC21
高灵敏度加速度计
S/T
T：顶出线，S：侧出线
xx
X: 灵敏度；常规1V/g，10V/g
定制项
2C
集成线缆
