u 性能参数

注:1.测量精度是对标准黑体的精度不同温度区间，精度不同  2. 温度测量范围可定制

u电气参数接口

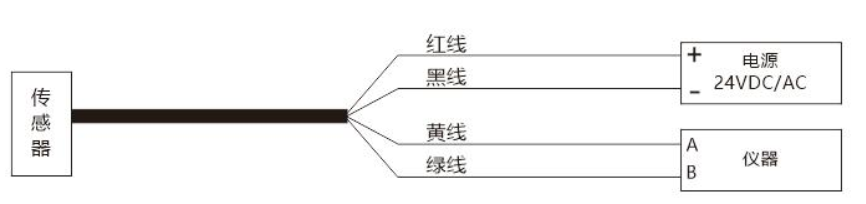

输出引脚定义RS485为例（接口可定制）：

宽电压电源输入 10～30V 均可， 485信号线接线时注意 A\B 两条线不能接反，总线上多台设备间地址不能冲突。

        设备通信连接

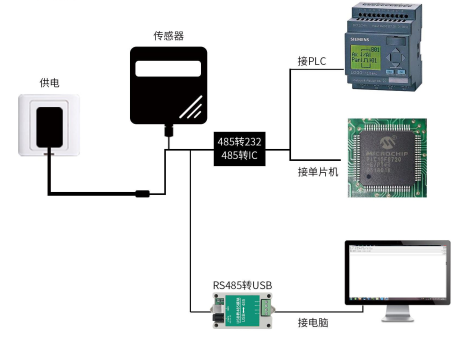

单台设备连接

       本产品也可以多个传感器组合在一条 485 总线使用，理论上一条总线可以254个RS485传感器，另一端接入带有485接口的PLC、通过485接口芯片连接单片机，或者使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试（在使用该配置软件时只能接一台设备）。

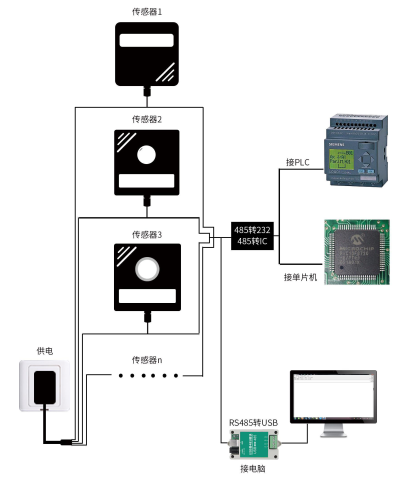

传感器级联

u 外形结构及测量安装方式

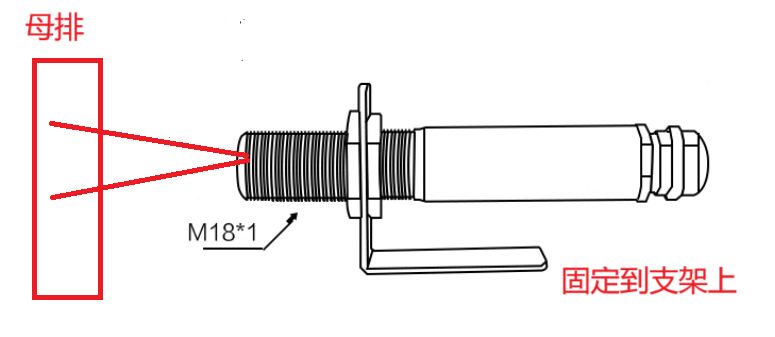

1.     不锈钢壳体带 M18*1.0 螺纹， 可用于直接安装， 也可通过使用安装支架进行安装， 可调安装支架能够使测温仪的调节更加方便。 在调整被测目标与测温仪时必须确保光路无遮挡。

如下图所示：

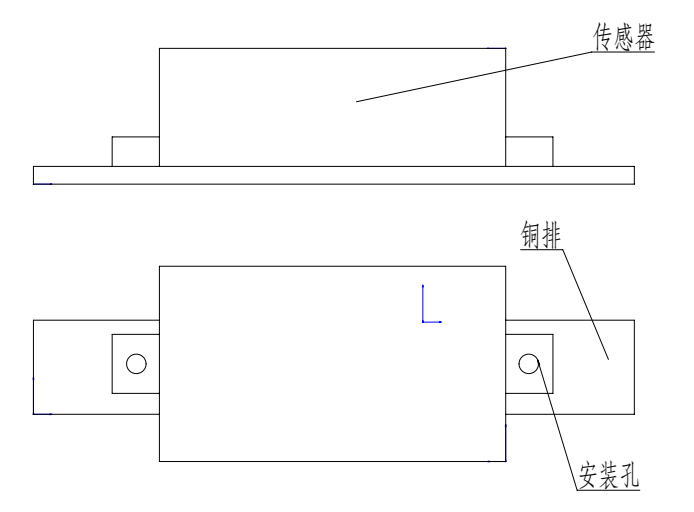

2.     壳体传感器安装方式：

如下图所示

安装示意图

图：外形结构

u 确认信息

1.     被铜排/铝排的电压，电流大小

2.     供电的要求，

3.     信号输出方式，RS485，CAN等及通讯协议

4.     被测试的铜排和铝排在红外测量位置需要黑色表面，以增加物体的发射率，使用过程中可能需要对物体测量的表面进行喷涂等作业。

u  附录1： 应用要求

1) 传感器的校准源采用标准黑体，发射率≥0.95；

2) 传感器的校准测试距离为10cm；

3) 传感器校准的温度补偿范围为20℃到70℃，可根据具体需求调整温度补偿范围。

注意事项：

1) 增加或减少传感器的测量距离，会影响到目标物体在传感器探测面的投影视场角，对于相同目标温度，传感器的温度输出值会发生变化。

2) 测试过程中，黑体或目标的面积应大于传感器的视场角。

3) 传感器采用内部集成的NTC作为环境温度的补偿。测试过程中，如果实际的环境温度变化剧烈，由于热传导的影响，NTC可能来不及响

应，会影响到传感器的输出。需等到内部NTC的测量温度和实际环境温度接近时，传感器的温度输出精度满足规定的要求。

使用传感器过程中，有任何问题，请联系我司销售或技术人员。

u 附录2： 通讯协议

基本参数配置

串口通信中数据字节次序：最高有效字节（MSB）在最前面，最低有效字节（LSB）在最后面，CRC校验符合CRC-16/MODBUS校验方式。

数据通信帧格式

帧头：表示一个帧的开始，内容为0x0A，长度为1个字节；

功能字：表示实现的功能，内容为0x01，长度为1个字节；

帧长：表示包括有效负荷和校验在内的整个帧的长度的字节数，帧长度为1个字节（第3字节）取值0X06个字节；

参数字：第4-7位表示测量温度输出值；

校验位：第8，9位校验位， MODBUS-16 CRC 校验；

读取目标温度测量数据举例：

主机发送：0A 01 06 00 00 00 00 38 D1

从机应答：0A 01 06 00 FA 03 E8 18 5E

计算环境温度值：00 FA 转换后：（0*256+250）/ 10=25.0℃

计算目标温度值：03 E8转换后：（3*256+232）/ 10=100.0℃

负温度的计算（若数据大于32768）：

返回值：0A 01 06 FF 9C FF 38 88 9C

计算环境温度值：FF 9C 转换后：（（255*256+156）-65536）/ 10=-10.0℃

计算目标温度值：FF 38转换后：（（255*256+56）-65536）/ 10=-20.0℃
