u 订购型号
D500R | 500RH系列，510MH系列，520RP系列 |
| 量程 | 测量范围：25 ~7600mm |
| X:测量位移量程； |
输出信号 | V1： | 0.5-4.5V电压输出 |
V2： | 0-5V电压输出 |
V4： | 0-10V电压输出 |
LP： | 4-20mA电流输出( LP0:0-20mA) |
CA： | CAN open输出 |
RS： | RS485通讯 |
S1: | SSI输出 |
| N | 磁浮子 |
S | 磁环 |

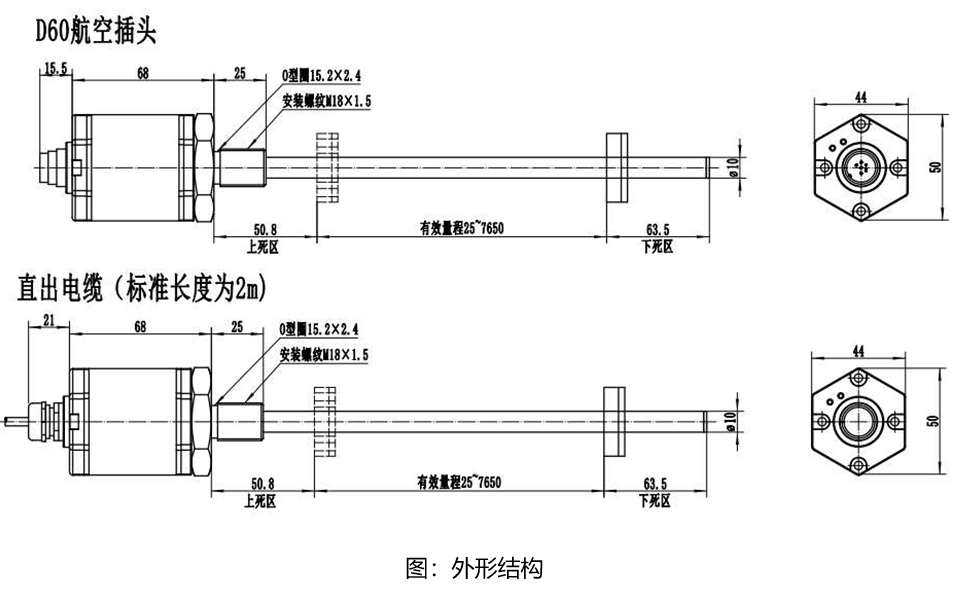

接口参数 | 安装接口 | M | M18*1.5 |
K | 定制类型 |

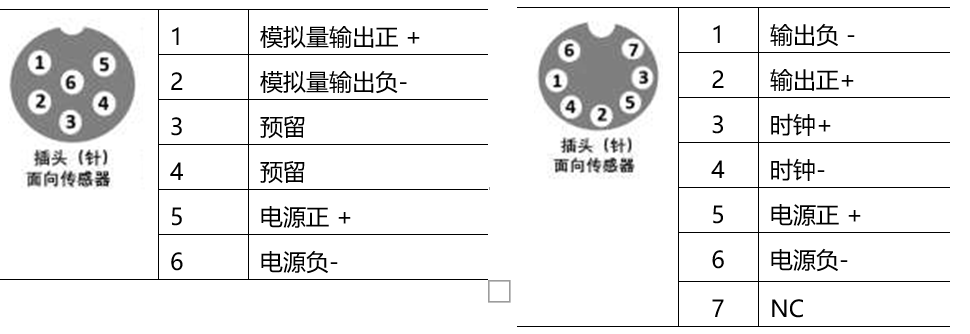

电气接口 | E1 | M12航空接头 |
ELx | 带线缆输出（Lx-线缆长度） |
盲区 | D1 | D1=50.8+63.5（首端：末端） |
D2 | D2=30+60（首端：末端） |
Dx | 定制类型 |
| 开关量 | P2 | 2路开关量 |
P3 | 3路开关量 |
P4 | 4路开关量 |
D500R -［0～500］mm - LP - N - M - EL2- D1- P4 完整的规格型号 |
注1：

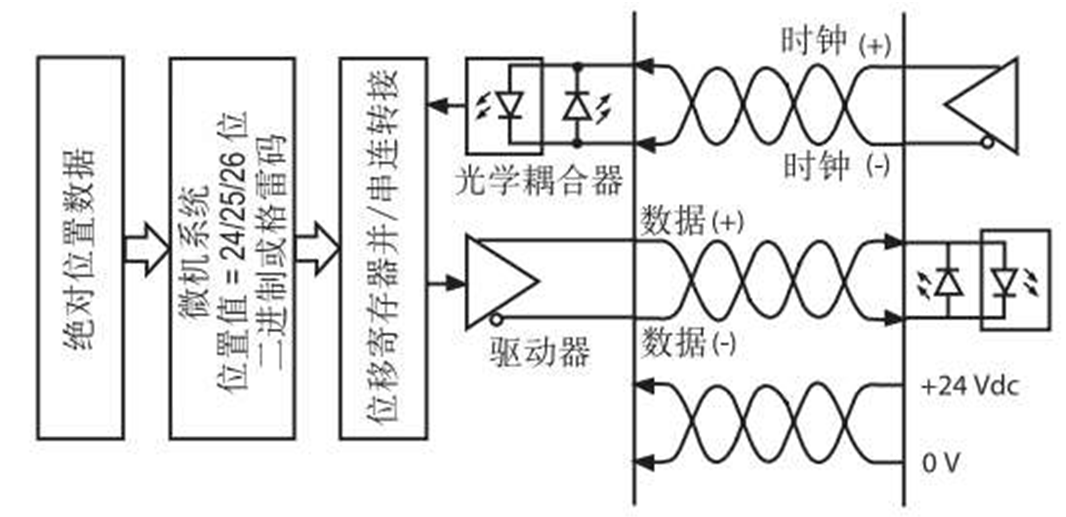

SSI选型定义：
S[1][2][3][4][5][6][7][8][9]=同步串行接口(SSI)
[1]数据长度: 1-25位 2-24位 3-26位
[2]数据格式: B-二进制， G-格雷码
[3]分辨率(mm): 1-0.005， 2-0.01， 3-0.05， 4-0,1， 5-0.02， 6-0.002， 8-0.001
[4]功能: 1-标准， 8-减少噪音滤波(8阶)， D-无滤波+出错报警(10循环)G-减少噪音滤波(8阶)+出错报警(10循环)， K-降低峰值滤波(8阶)N-降低峰值滤波(8阶)+出错报警(10循环)
[5]信号选项: 00-正向测量 01-反向测量 02-正向同步测量05-正向测量， 25位代表报警位， 26位代表奇偶校验位 16-正向测量，内部线性化99-更进一步的选项(使用[7]， [8]， [9])
[7]测量内容: 1-位移. 2-位移差. 3-速度， 4-位移+温度(数据长24位)，5-位移差+温度(数据长24位) 6-速度+温度(数据长24位)
[8]方向与模式: 1-正向异步， 2-正向同步1， 3-正向同步2, 4-正向同步3， 5-反向异步，6-反向同步1 7-反向同步2. 8-反向同步3
[9]内部线性&通讯诊断
0-没有进一步选项， 1-线性校正选项， 2-额外报警位+校验位(不支持温度输出，数据长26位)
4-额外报警位+校验位+线性校正选项(不支持温度输出，数据长26位)
注2：
1. 如需要测量油或者其他特殊液体，请提前说明方便我们提供最可靠的产品。
2.尽管产品设计了各种保护措施，但针对极端应用场合，如现场有强雷电应用，应确保电源的可靠接地，并加装大方雷击保护装置，以尽可能的减少产品的失效概率。
3.电气接口、现场安装方式等如有特殊要求请提前与销售工程师沟通选型。
4.可提供定制化设计制造以满足特殊应用需求，欢迎客户咨询洽谈，我们将提供详尽的技术支持。
