温度液位传感器DL400T系列

产品概述

产品参数

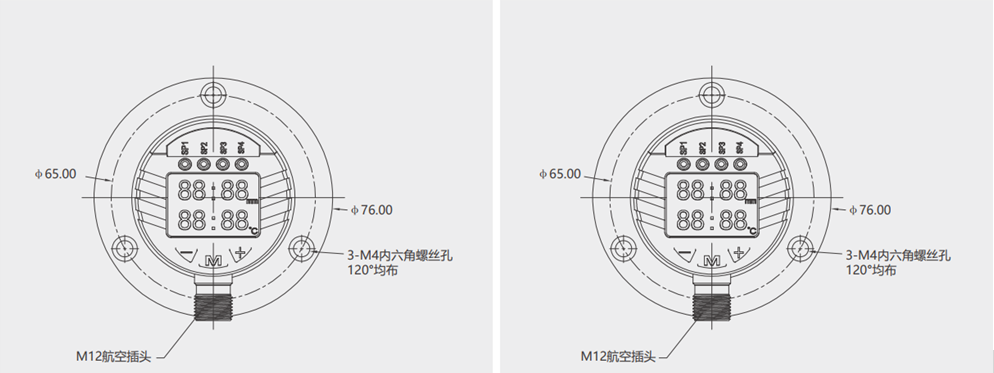

结构参数
其他

u 性能参数

项目	参数
量程	0-2m 可选
电源	DC24V（18V-30V）
功耗	最大600mA
电气连接	M12-1.5pin/8pin
保护	短路、反极性保护
绝缘	DC500V
过压	DC36V
反映时间	≤3s
切换功能	PNP/PNP
开关电流	最大400mA
输出信号	4-20mA
使用寿命	100万次开关周期
测量精度	10mm/5mm
温度	-20℃-80℃（默认）
介质温度	-20℃-85℃
存储环境	-20℃-85℃，RH 10%- 95%
防护等级	IP67
耐冲击	50g，6ms
浮球	304连杆、NBR或304不锈钢浮子
表体外壳	POM工程塑料

u 订购型号

DL400T	温度液位变送器
	量程	测量范围：0 ~2000mm（间隔100mm）
	［0～XmH2O］L	X:测量液位量程；L电缆长度。L-X≥1m
	输出信号	V1：	0.5-4.5V电压输出
		V2：	0-5V电压输出
		V3：	1-5V电压输出
		V4：	1-10V电压输出
		LP：	4-20mA电流输出
		RS：	RS485通讯
			N		浮子类型：NBR浮子（用于油）
			S		浮子类型：304浮子（用于油）
	接口参数	电气接口	E1		M12航空接头
			ELx		带线缆输出（Lx-线缆长度）
				开关量	S2	2路开关量
					S3	3路开关量
					S4	4路开关量
DL400T -［0～500］mm - LP - N - EL6 - S4 完整的规格型号

注：

1. 如需要测量油或者其他特殊液体，请提前说明方便我们提供最可靠的产品。

2.尽管产品设计了各种保护措施，但针对极端应用场合，如现场有强雷电应用，应确保电源的可靠接地，并加装大方雷击保护装置，以尽可能的减少产品的失效概率。

3.电气接口、现场安装方式等如有特殊要求请提前与销售工程师沟通选型。

4.可提供定制化设计制造以满足特殊应用需求，欢迎客户咨询洽谈，我们将提供详尽的技术支持。

u 附录1 操作说明

一级菜单
参数名称	类型	默认值	操作说明
sp1	开关1报警值	100	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
rp1	开关1复位值	95	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
sp2	开关2报警值	200	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
rp2	开关2复位值	195	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
sp3	开关3报警值	30.0℃	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
rp3	开关3复位值	29.5℃	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
sp4	开关4报警值	40.0℃	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
rp4	开关4复位值	39.5℃	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
of-L	液位偏移修正	0	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
aspt	温度量程下限值	-20℃	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
aept	温度量程上限值	80℃	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
EF	扩展功能	-	按[M]键进入二级菜单，
EF	扩展功能	-	按[+]键退出到显示界面
二级菜单
res	恢复出厂设置	-	长按[+]或[-]闪烁5次后恢复出厂设置
lt-1	开关1切换液位/温度	L	按住[+]或[-]闪烁5次后，按一下递增/递减可修改功能
lt-1	开关1切换液位/温度	L	L：液位 t：温度
ou1	开关1信号输出类型	HNO	按住[+]或[-]闪烁5次后，按一下递增/递减可修改功能
			迟滞功能：HNO（常开）HNC（常闭）
			窗口功能：FNO（常开）FNC（常闭）
lt-2	开关2切换液位/温度	L	按住[+]或[-]闪烁5次后，按一下递增/递减可修改功能
lt-2	开关2切换液位/温度	L	L：液位 t：温度
ou2	开关2信号输出类型	HNO	按住[+]或[-]闪烁5次后，按一下递增/递减可修改功能
			迟滞功能：HNO（常开）HNC（常闭）
			窗口功能：FNO（常开）FNC（常闭）
lt-3	开关3切换液位/温度	t	按住[+]或[-]闪烁5次后，按一下递增/递减可修改功能
lt-3	开关3切换液位/温度	t	L：液位 t：温度
ou3	开关3信号输出类型	HNO	按住[+]或[-]闪烁5次后，按一下递增/递减可修改功能
			迟滞功能：HNO（常开）HNC（常闭）
			窗口功能：FNO（常开）FNC（常闭）
lt-4	开关4切换液位/温度	t	按住[+]或[-]闪烁5次后，按一下递增/递减可修改功能
lt-4	开关4切换液位/温度	t	L：液位 t：温度
ou4	开关4信号输出类型	HNO	按住[+]或[-]闪烁5次后，按一下递增/递减可修改功能
			迟滞功能：HNO（常开）HNC（常闭）
			窗口功能：FNO（常开）FNC（常闭）
ds1	OUT1开启延迟	0s	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
dr1	OUT1关闭延迟	0s	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
ds2	OUT2开启延迟	0s	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
dr2	OUT2关闭延迟	0s	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
ds3	OUT3开启延迟	0s	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
dr3	OUT3关闭延迟	0s	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
ds4	OUT4开启延迟	0s	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
dr4	OUT4关闭延迟	0s	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
of-t	温度偏移修正	0.0℃	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
p-n	PNP/NPN切换	PNP	按住[+]或[-]闪烁5次后，按一下递增/递减可修改功能PNP/NPN
L-L0	系统液位历史最小值	-	按住[+]或[-]闪烁5次后，按一下递增/递减可重置
L-H0	系统液位历史最大值	-	按住[+]或[-]闪烁5次后，按一下递增/递减可重置
T-L0	系统温度历史最小值	-	按住[+]或[-]闪烁5次后，按一下递增/递减可重置
T-H0	系统温度历史最大值	-	按住[+]或[-]闪烁5次后，按一下递增/递减可重置
dap	信号阻尼	0.06s	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
dis	刷新时间	0.1	按住[+]或[-]闪烁5次后，按一下递增/递减可修改功能
			[d1]：每 0.1s更新一次测量值
			[d2]：每 0.5s更新一次测量值
			[d3]：每 1s更新一次测量值
zero	零位切除值	0.50%	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
daa	模拟量阻尼	0.1	按住[+]或[-]闪烁5次后，按一下递增/递减，长按持续更改
L-io	液位输出模拟量切换	4-20 (mA)	按住[+]或[-]闪烁5次后，按一下递增/递减可修改功能
			4-20：（ 4-20m A）
			20-4：（ 20-4m A）
			0-20：（ 0-20m A）
			20-0：（ 20-0m A）
t-io	温度输出模拟量切换	4-20 (mA)	按住[+]或[-]闪烁5次后，按一下递增/递减可修改功能
			4-20：（ 4-20m A）
			20-4：（ 20-4m A）
			0-20：（ 0-20m A）
			20-0：（ 20-0m A）
EF	扩展功能	-	按[M]键进入二级菜单，
EF	扩展功能	-	按[+]键退出到显示界面

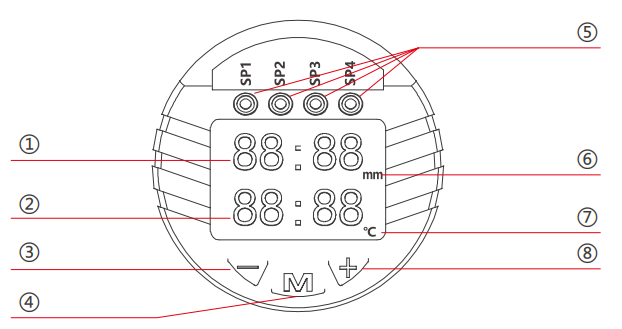

1	液位值	5	开关信号指示灯
2	温度值	6	液位单位
3	减少/向上菜单	7	温度单位
4	确认键	8	增加/向下菜单

颜色	2线
2棕色	电源+V
7蓝色	电源负GND
8红色	SP1开关1输出默认液位开关
4黄色	SP2开关2输出默认液位开关
6粉色	SP3开关3输出默认温度开关
1白色	SP4开关4输出默认温度开关
3绿色	液位模拟量L（mA/V）
5灰色	温度模拟量L（mA/V）
